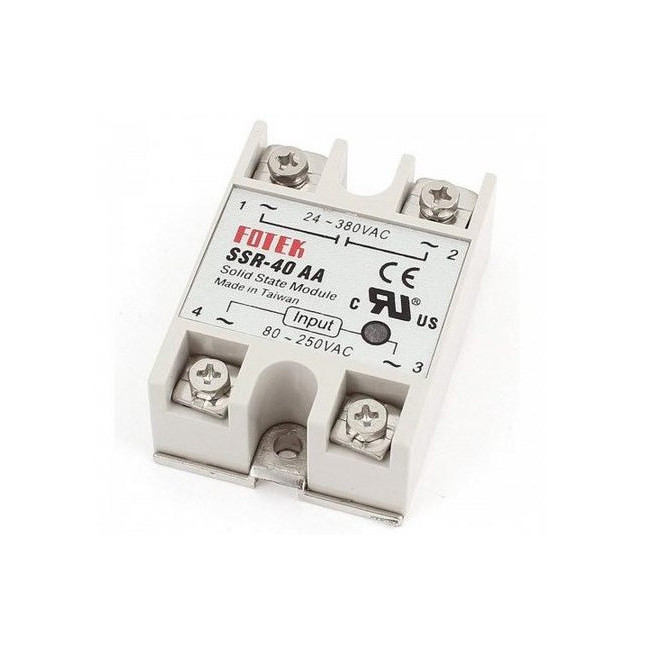

Твердотільне однофазне реле Fotek SSR-40AA 40А AC-AC

Реле однофазне Fotek SSR-40AA 40А AC-AC White

Однофазне твердотільне реле Fotek SSR-40AA 40А 24-380В використовується для безконтактної комутації пристроїв з робочою напругою 24 – 380 В змінного струму частотою 50/60 Гц. Для використання реле потрібно включити його в ланцюг із робочою напругою 24 – 380 В змінного струму, який потрібно комутувати, клемами «1» та «2» (полярність не має значення). Потім до клем «3» і «4» (полярність немає значення) необхідно підключити управляючий сигнал змінного струму з напругою 80 – 250 У ввімкнення/вимкнення реле.

Увага! Твердотельне реле призначене для комутації навантаження з активної (резистивної) складової та для слабоємного навантаження, наприклад, лампи розжарювання. Не підходить для комутації навантаження з реактивної (індуктивної та ємнісної) складової, наприклад електродвигунів. Для комутації навантаження з реактивною складовою потрібно дотримуватись умов: максимальний комутований струм повинен становити 20 – 40% від номінального; обов'язково використання радіатора та вентилятора обдування. Якщо при використанні реле, для комутації навантаження з реактивною складовою, його температура занадто висока – потрібно зменшити максимальний струм, що комутується.

Характеристики реле однофазного Fotek SSR-40AA 40А AC-AC:

• Тип: AC – AC
• Метод управління: комутація при переході струму через нуль
• Номінальна керуюча напруга: 80 – 250 В змінного струму
• Напруга увімкнення/вимкнення: більше 45 В/ менше 35 В
• Струм спрацьовування: 5 мА/110 В
• Номінальна напруга навантаження: 24 – 380 В змінного струму
• Номінальний струм навантаження: 40 А
• Падіння напруги: 1,6 В/2,5 ° С
• Максимальний короткочасний струм: 410 А
• Струм витоку: 3 мА
• Час відгуку на вхідний сигнал: менше 10 мс
• Діелектрична міцність: більше 2,5 кВ АС/1 хв
• Опір ізоляції: більше 50 МОм/500В DC
• Діапазон робочих температур: -20 - 80 ° С
• Фізичні розміри (Д х Ш х В): 60 х 45 х 24 мм
• Вага: 110 г

Комплектація реле контролю фази однофазного Fotek SSR-40AA 40А AC-AC:

• Однофазне твердотільне реле
