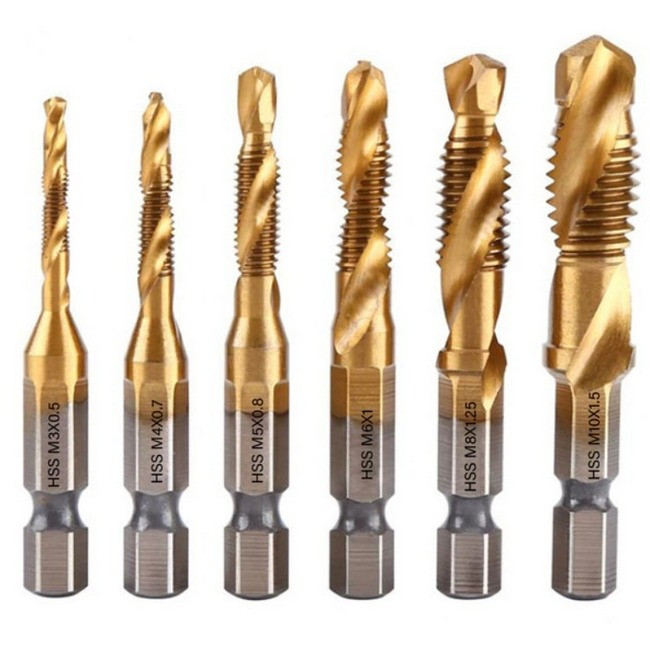

Свердло мітчик набір 6 шт Duovite KST-9224 HSS 0.5-1.5 мм для нарізування різьблення

Набір свердл-мітчиків Duovite KST-9224 HSS 0.5-1.5 мм для нарізування різьблення 6 шт

Мітчики використовуються для нарізування внутрішньої різьби в металевих виробах.

Конструкція складається з робочої частини та хвостовика.

Хвостовик інструменту встановлюється на комір (при ручному нарізанні різьблення) або на патрон верстата.

Робоча частина мітчика складається з ріжучої та калібруючої частин.

Свердлильні мітчики - це складові інструменти, що поєднують як свердління, так і нарізання різьблення. Це дозволяє виконувати свердління та нарізання різьблення одним інструментом, заощаджуючи час та ресурси. Свердлильні мітчики використовуються для свердління наскрізних отворів та нарізування внутрішньої різьби.

Інструменти, що входять до цього набору Duovite KST-9224, виготовлені з швидкорізальної сталі HSS.

Представлений свердло має дві спіральні канавки. Це забезпечує більш точне нарізання різьблення та кращі умови різання порівняно з мітчиками із прямими канавками.

Можна нарізати метричне різьблення та різьблення з основним кроком номінальним діаметром 3, 4, 5, 6, 8 та 10 мм. На хвостовику мітчика є маркування (номінальний діаметр та основний крок).

При обробці деталей свердлами можна одночасно виконувати лише одну операцію (свердління або нарізання різьблення), одночасне виконання двох операцій (свердління та нарізання різьблення) може призвести до пошкодження інструменту.

Максимальна товщина металу, яку можна обробляти цим набором свердлів, становить M10 x 1,5 - максимальна товщина 12 мм, M8 x 1,25 - максимальна товщина 9 мм, M6 x 1 - максимальна товщина 6,5 мм, M5 x 0,8 – максимальна товщина 6 мм, M4 x 0,7 – максимальна товщина 4,5 мм, M3 x 0,5 – максимальна товщина 3,5 мм.

Процес різання відбувається повільно, з протиборством та мастилом. Для полегшення роботи з дуже твердими або в'язкими марками сталі рекомендується попередньо просвердлити отвір діаметром приблизно половину діаметра мітчика.

Примітки:

1. при нарізанні різьблення мітчик попередньо змащується консистентним мастилом (наприклад, Thoridol);

2. при нарізанні різьблення в ковких або м'яких металах мітчик слід періодично послаблювати для очищення канавки від стружки;

3. необхідно ретельно стежити за перекосами мітчика.

Характеристики набору свердел мітчиків Duovite KST-9224:

• Розмірний ряд: M3 x 0.5, M4 x 0.7, M5 x 0.8, M6 x 1.0, M8 x 1.25, M10 x 1.5
• Матеріал виготовлення: швидкорізальна сталь HSS
• Покриття: CrN-Multi (сріблястий метал)/ TiN (нітрид титану) для збільшення зносостійкості ріжучих кромок
• Хвостовик: шестигранний HEX 1/4" (6,35 мм)
• Призначення: свердління отворів у металах, пластиці та деревині
• Інструмент приводу: дриль, шуруповерт, перфоратор у ненаголошеному режимі
• Кількість свердел-мітчиків у наборі: 6
• Тип різьби: метрична
• Номінальні діаметри: 3, 4, 5, 6, 8, 10 мм.
