Тестер транзисторів ESR LCR-TC1

Тестер напівпровідникових елементів транзисторів ESR LCR-TC1

Тестер TC1 призначений для розпізнавання та діагностики різних бездротових компонентів, вимірює опір, індуктивність резисторів, ємність звичайних та електролітичних конденсаторів, ESR (еквівалентний змінний опір) та Vloss (напруга струму).

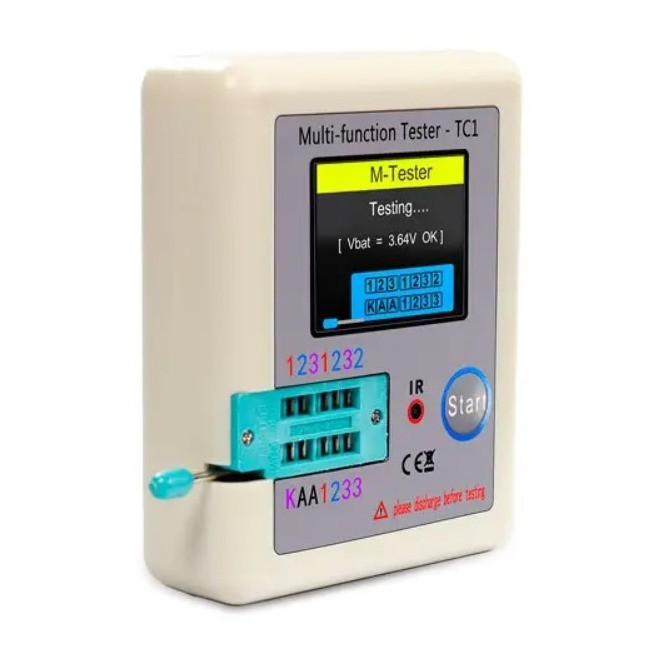

Тип підключеного пристрою визначається автоматично. Тестер оснащений кольоровим дисплеєм, на якому відображається коефіцієнт посилення біполярного транзистора, інформація про автовизначення та структуру, а також положення висновків.

На корпусі є пронумеровані контакти роз'ємів для підключення всіх радіокомпонентів, крім стабілітрона, який має контакти KAA (катод, анод і анод).

Збоку розташований ІЧ-приймач для перевірки та декодування сигналів дистанційного керування.

Керування пристроєм здійснюється за допомогою однієї кнопки START. Після встановлення компонента в гніздо короткий натиск включає прилад і починає тестування. Тривале натискання призводить до вимкнення приладу.

Увага! Конденсатори мають тестуватись без розряду. Перевірка індуктивності трансформатора недоступна. Якщо батарею розряджено, її необхідно зарядити перед використанням.

Характеристики транзисторів ESR LCR-TC1:

• Компоненти для тестування: транзистори (Pnp, NPN, N-, IGBT, MOSFET, JFET), діоди та здвоєні діоди, резистори, конденсатори, стабілітрони, тріаки, тиристори, конденсатори, елементи живлення, котушки індуктивності
• Індикація напруги відкривання світлодіодів
• Визначення розпинування симісторів та тиристорів
• Визначення основних характеристик польових транзисторів будь-якого типу
• Аналіз коефіцієнта втрат та внутрішнього опору конденсаторам
• Ємнісний 1.8" TFT дисплей з роздільною здатністю 160х128 пікселів та підсвічуванням
• Тестова напруга: 4.5 В (пікова)
• Тестовий струм: < 6 мА
• Діапазон вимірювання ємності: 25 пФ – 100 мФ
• Діапазон виміру індуктивності: 0.01 мГн – 20 Гн
• Діапазон виміру опору: 0.1 Ом – 50 МОм
• Перевірка стабілітронів: до 30 В
• Живлення: від внутрішнього акумулятора, зарядка через MicroUSB (кабель у комплекті)
• Автовимкнення після 20 з бездіяльності (за замовчуванням можна налаштувати)
• LED-індикація заряджання акумулятора
• Розміри: 9 х 7 х 2.7 см
• Вага: 85 г.

Комплектація:

• Тестер
• Щупи
• Набір для калібрування.
